A38-Energie-ChaudièreVaillant-EcotecPlus-Condensation
A38-Energie-Chauffage-2024
1 Comparaison du mois de novembre 2023<> 2024 2
2 Comparaison d’une température de nuit à 16°C vs 18 °C 4
2.1 Réglage de la t° de consigne de nuit à 16°C 4
2.2 Réglage de la t° de consigne de nuit à 18°C 5
2.3 Type de demande de chaud et réaction de la chaudière. 6
2.4 Consommation de gaz après la chauffe du matin à même t° des pièces. 7
3 Consommation en fonction de la demande du thermostat. 8
6 Comparaison Chaudière StRoch<>Vaillant 11
7 Réglage thermostat : impulsion et cycle 12
7.1 Largeur d’impulsion thermostat 12
7.2 Nombre de cycles 9 / heures 15
7.3 Nombre de cycles 6 / heures 16
7.4 Nombre de cycles 3 / heures 19

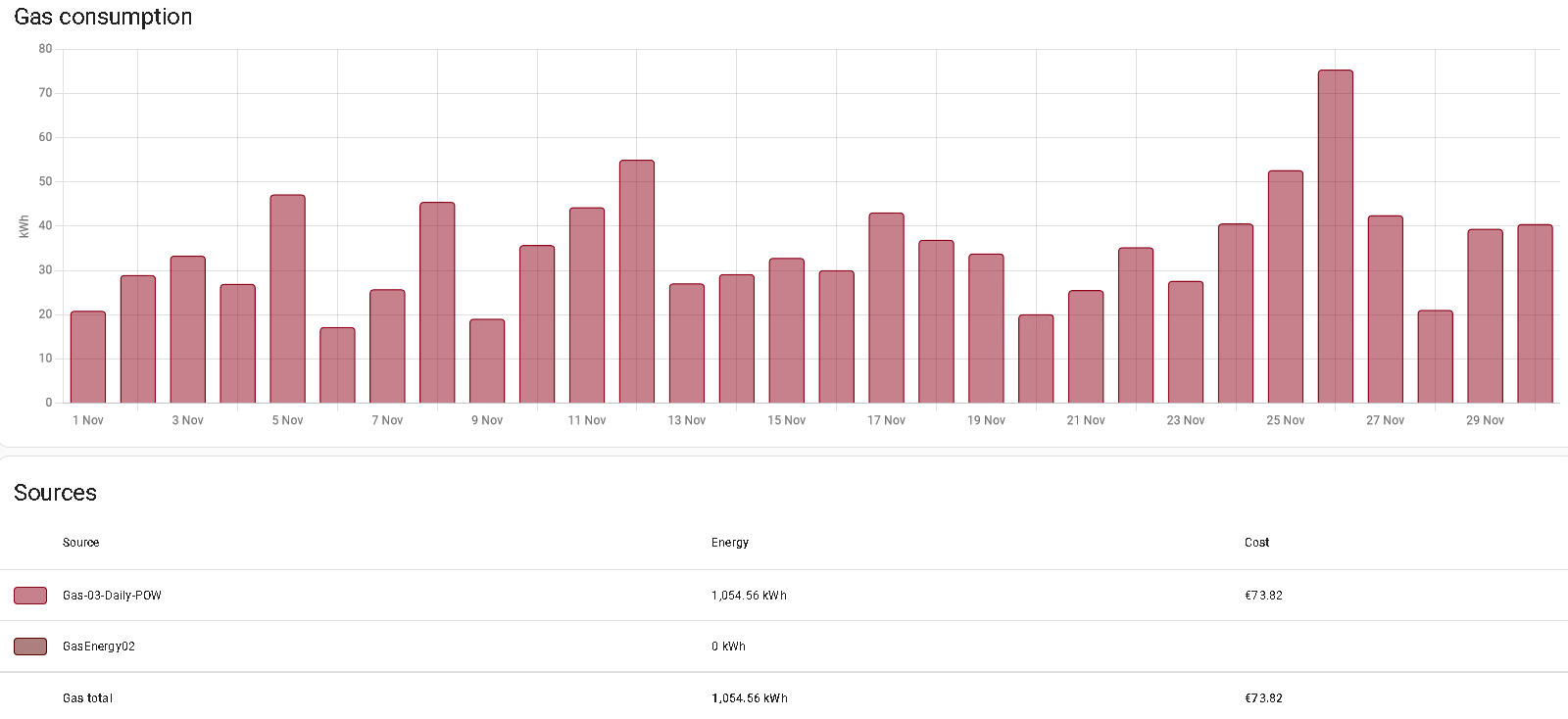

Comparaison du mois de novembre 2023<> 2024

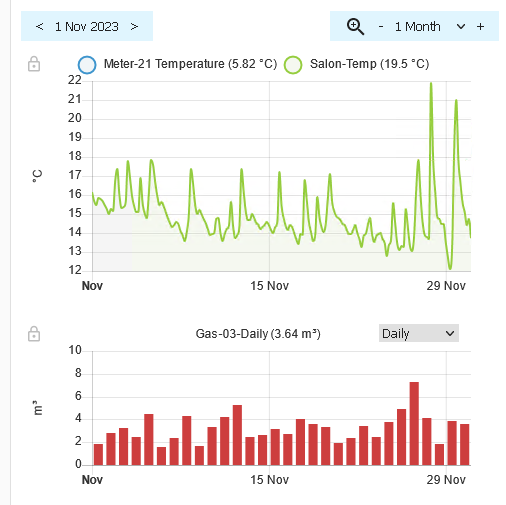

En novembre 2023, le salon est resté très froid avec des t° de 14°C. J’ai surtout chauffé au bois pour remonter les t°
Ma consommation de gaz : +/- 1000 kWh

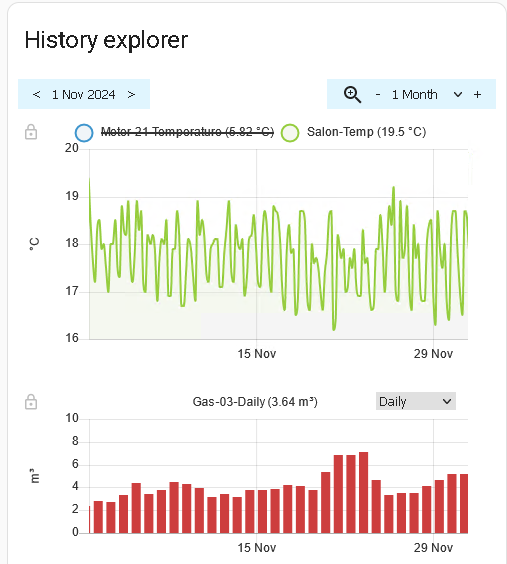

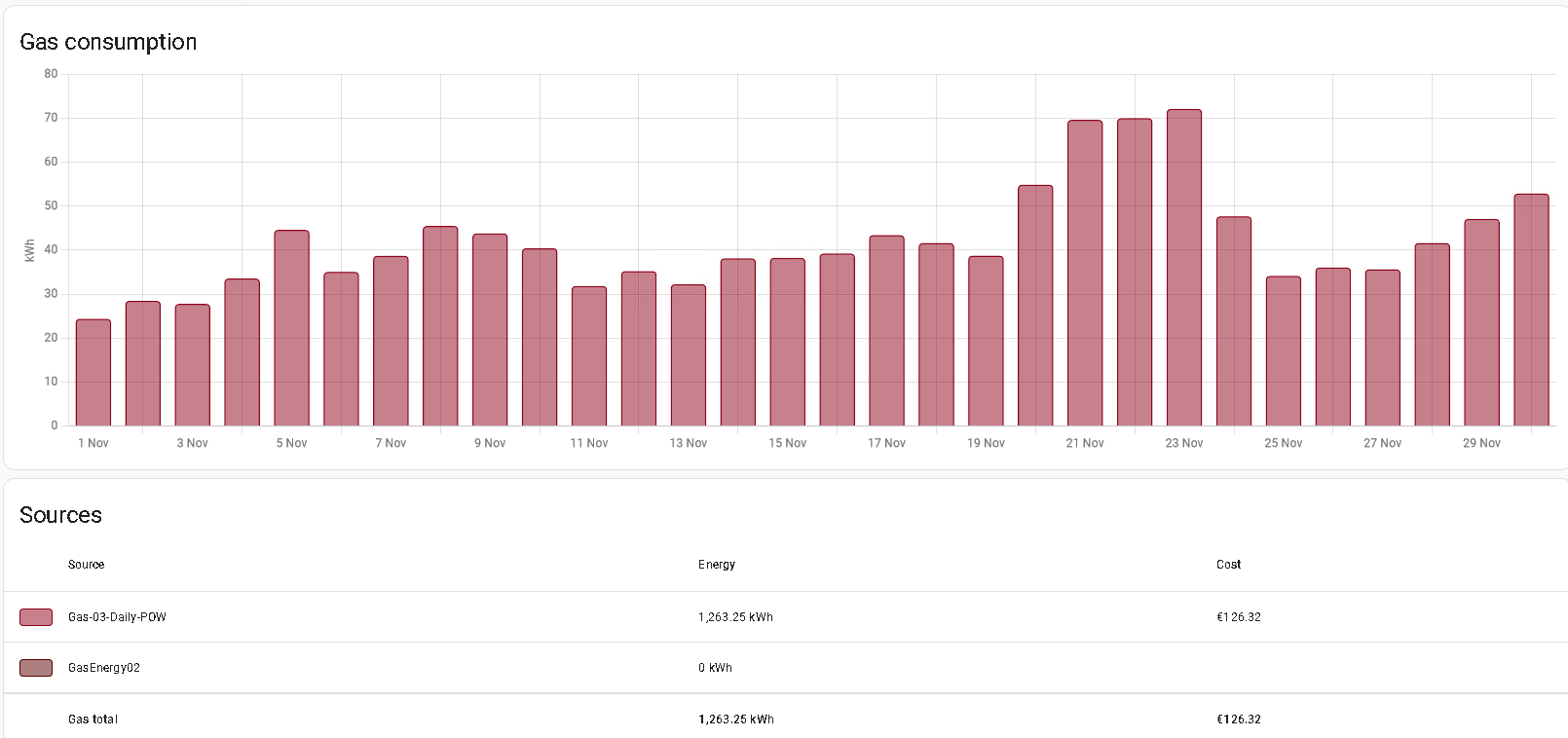

En 2024 : j’ai gardé un minimum de 16°C la nuit et 18°C la journée.
Consommation de 1300 kWh : soit 30 % en plus pour garder 16 à 18 °C.
Comparaison d’une température de nuit à 16°C vs 18 °C
Le but est d’analyser la différence de consommation entre deux t° de nuit différentes et si cela vaut la peine de diminuer le thermostat de 2°C la nuit.
Autrement dit, faut-il garder la t° de nuit à 18°C avec des petites relances de chauffage ou préférer une demande de chaud plus importante à 8:00 pour ramener le t° à 18°C ?
Réglage de la t° de consigne de nuit à 16°C
Le thermostat EvoHome est intégré à HA et permet d’analyser les différents paramètres pour chaque pièce.
Le bureau

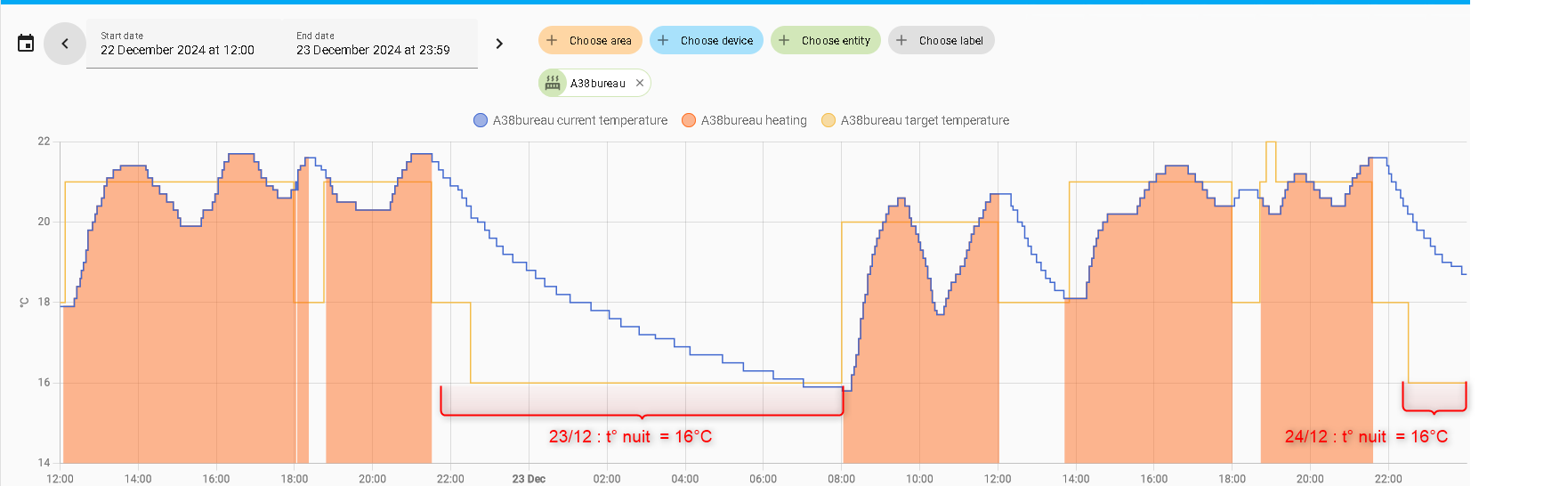

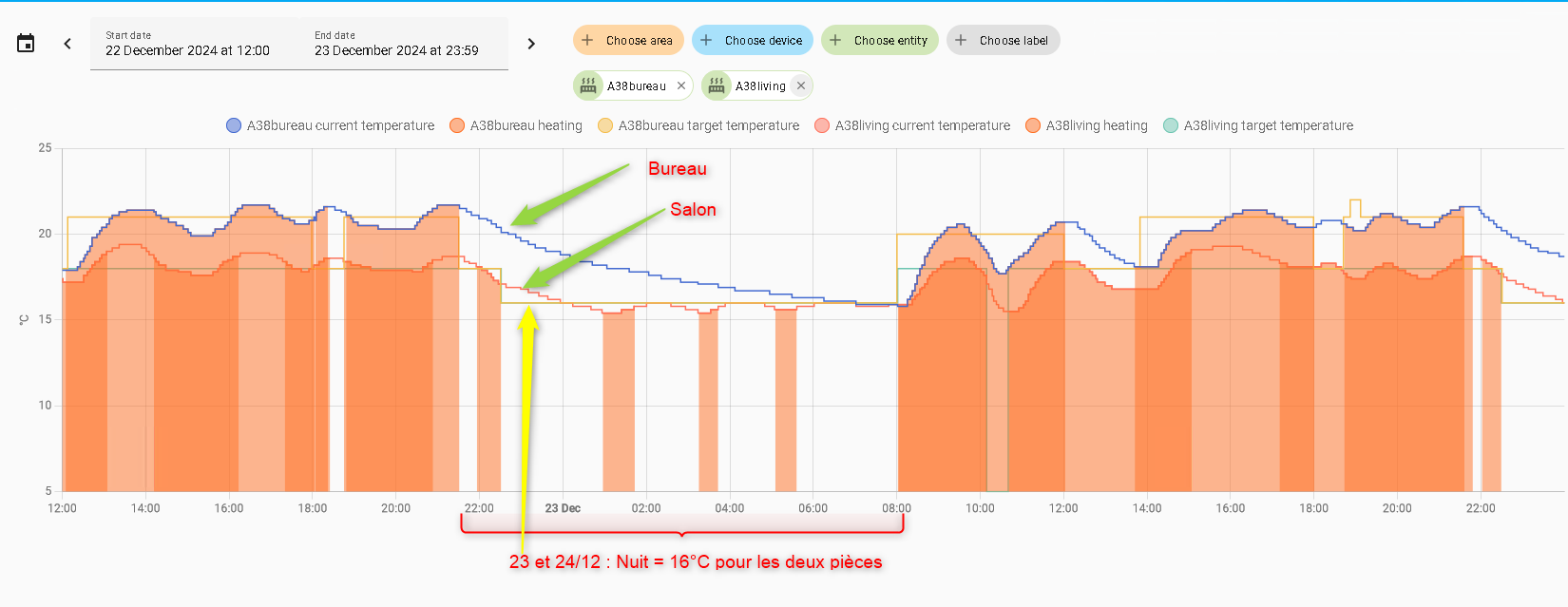

Exemple du bureau : sur ce graphique, on peut voir :
- Ligne bleue : la t° de la pièce
- Ligne jaune : la demande de t° (thermostat)
- Partie pleine : demande de chaud
Les nuits précédentes, le thermostat était réglé sur 16°C pour la nuit.
Concernant le bureau, on perd 22°C-16°C = 6°C sur 10 heures (+/- 0.5°C / h).

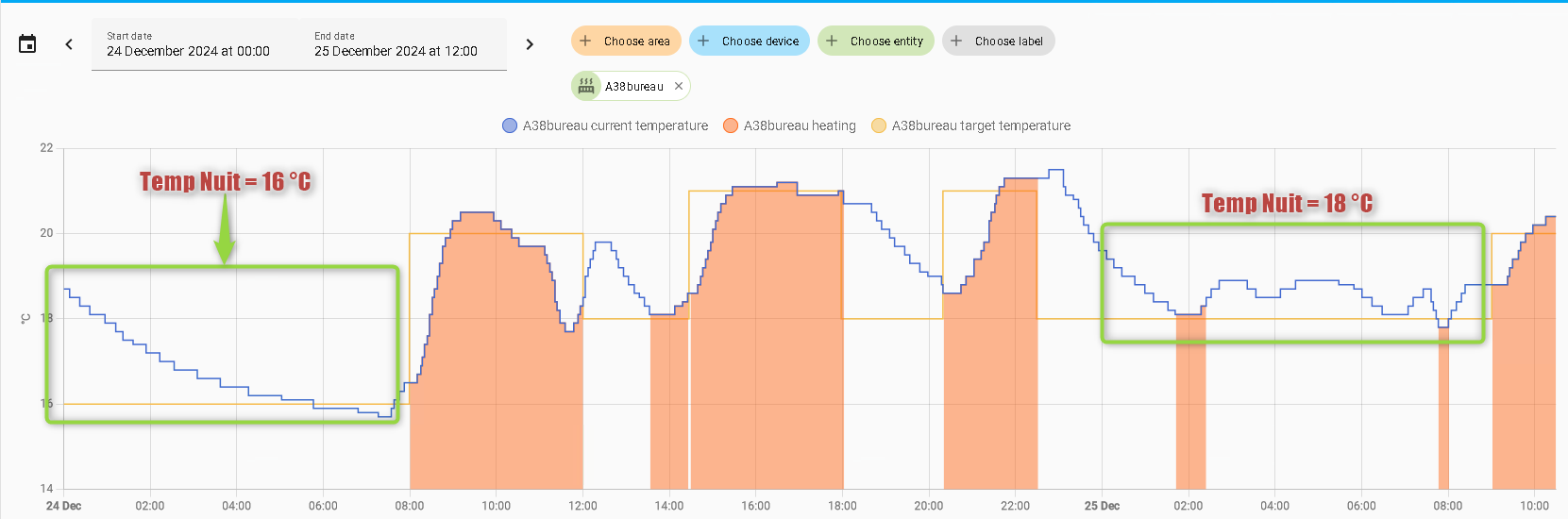

Le 25/12, j’ai modifié la t° de nuit à 18°C :
Le salon
Comme je n’utilise pas le salon de la journée, la température est réglée à 18°C et baissée à 16°C la nuit.
Durant le nuit, la t° de 16°C doit être maintenue par de légères chauffes pour maintenir le 16°C.
Sinon, cela descendra encore plus bas la nuit et ce n’est pas une bonne idée.

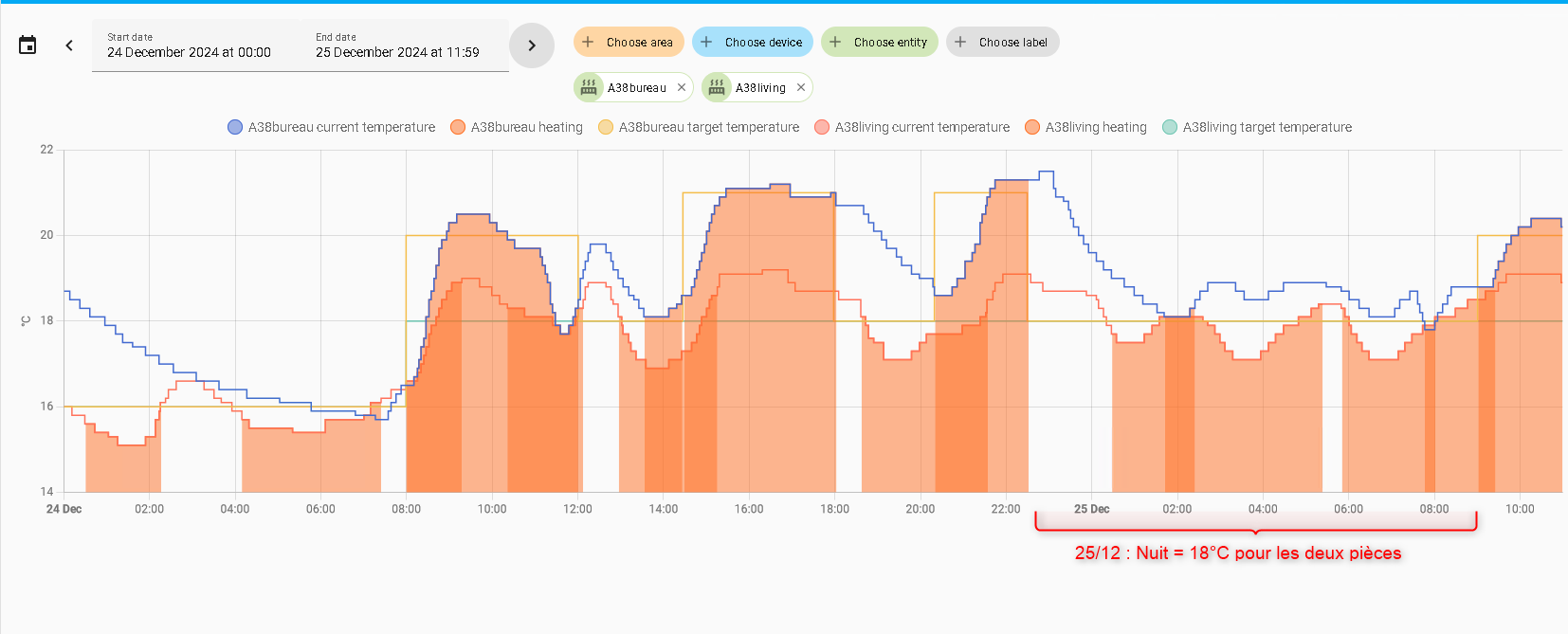

Réglage de la t° de consigne de nuit à 18°C
- Bureau : la demande de chaud pour maintenir le petit bureau est très limitée.
- Salon : La demande de chaud est nécessaire toute la nuit. Sur le graphique, cela est représenté par la couleur « orange claire ».
Comparé à 16°C, il y a une grosse différence.
Pour maintenir 18°C, la consommation de minuit au lendemain à 8:00 devrait être plus grande.
Ce qui est bien la cas :
- Le 23/12 8:00 : 1.4 m³
- Le 24/12 8:00 : 1.4 m³
- Le 25/12 8:00 : 1.6 m³
C’est effectivement plus élevé, mais pas tant que cela, car la nuit, la chaudière chauffe avec des petites reprises et à très basse t° (voir explication ci-dessous).
Type de demande de chaud et réaction de la chaudière.

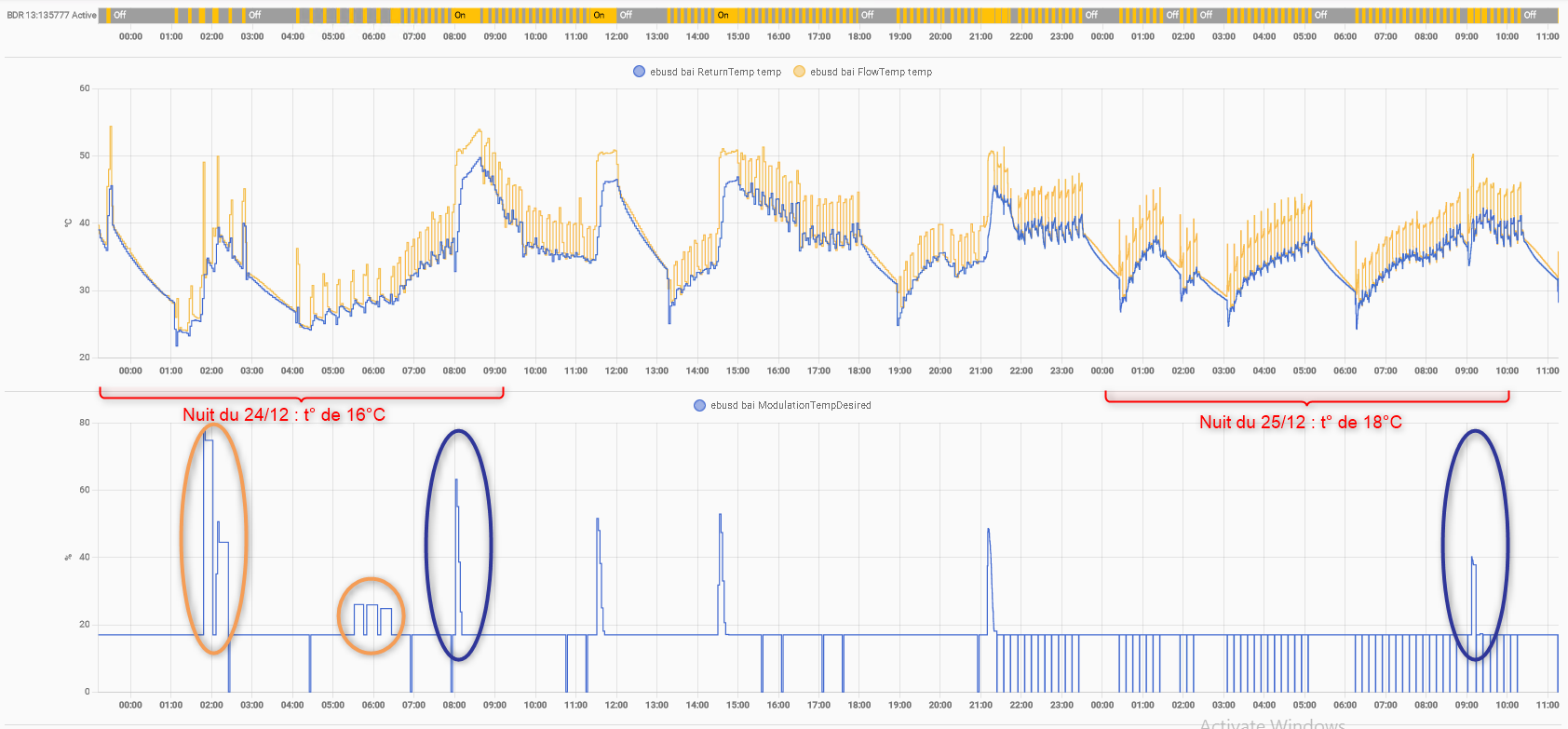

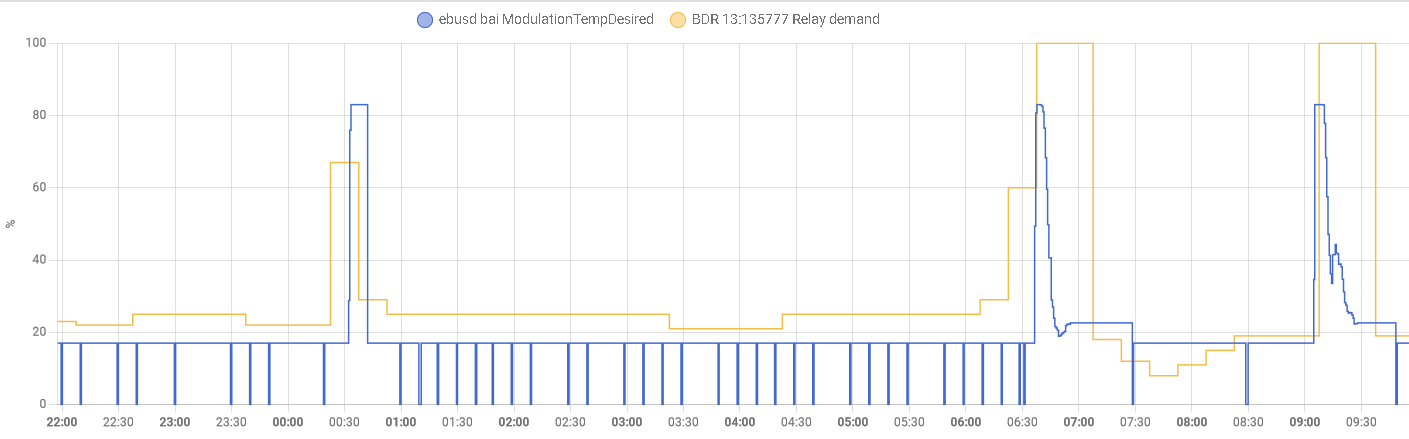

En analysant le fonctionnement de la chaudière, on constate :
- La nuit du 25/12 à 18°C : il n’y a jamais de grosse demande et la modulation reste en dessous de 20%. La nuit, il y de nombreuses demandes de chaud chaque 10 minutes à 20 % de modulation.
La t° de départ reste bien en dessous de 40°C. - Cercles oranges : la nuit du 24/12 à 16°C : on peut voir de plus grande demande de chaud pour ramener la t° à 16°C. Il y a moins de demande, mais la modulation monte à 80%.
Donc, moins de mise en route, mais plus grosse demande d’énergie. - Cercles bleus : le 24/12 à 8:00, il faudra ramener la t° des deux pièces à 18°C.
Le matin du 24/12 à 8:00, il y a plus grosse demande de chaud avec une t° de départ à 50°C.
Consommation de gaz après la chauffe du matin à même t° des pièces.
Il faut se mettre dans les mêmes conditions de t° après 8:00 lorsque le thermostat du salon et du bureau remonte à 18°C pour le 24/12 et le 25/12.
La 24/12, la demande de chaud à 8:00 pour remonter la t° de 16°C à 18°C est plus grande (cercles bleus).
La consommation totale nuit et chauffe du matin pour arriver à la même t° des pièces :
- Le 23/12 10:00 : 2.2 m³
- Le 24/12 10:00 : 2.2 m³
- Le 25/12 10:20 : 2.4 m³
Conclusion.
Je m’attendais à avoir une consommation plus élevée en ayant maintenu 18°C au lieu de 16°C.
Le fait de maintenir 18°C, il n’y a pas de différences flagrantes en consommation.
Le fait de faire des petites demandes consomme moins (avec petite t° de départ) pour maintenir une t° de nuit plus haute et demandera une moins grande quantité d’énergie le matin (voir l’analyse ci-dessous).
Consommation en fonction de la demande du thermostat.
Avec des petites demandes (petites impulsions), la t° de la pièce est maintenue avec une t° de départ < 40°C (petite consommation)
Consommation de gaz horaire :
Conclusion
Petite demande = +/- 0.3 m³/h
Grande demande = +/- 1 m³/h
Je m’attendais à avoir une plus grande consommation de gaz pour une grande demande et une t° de départ de 50°C en sortie.
Voyons cela : de 12:45 à 13:10 = 0.4 m³/25 minutes 🡺 1 m³/h
En toute logique, il y a donc bien une grande différence de consommation / h.
En conclusion :
Il vaut mieux maintenir une t° de la pièce la nuit afin d’éviter une grande demande de chaud le matin, car la différence de consommation totale en énergie n’est pas significative.

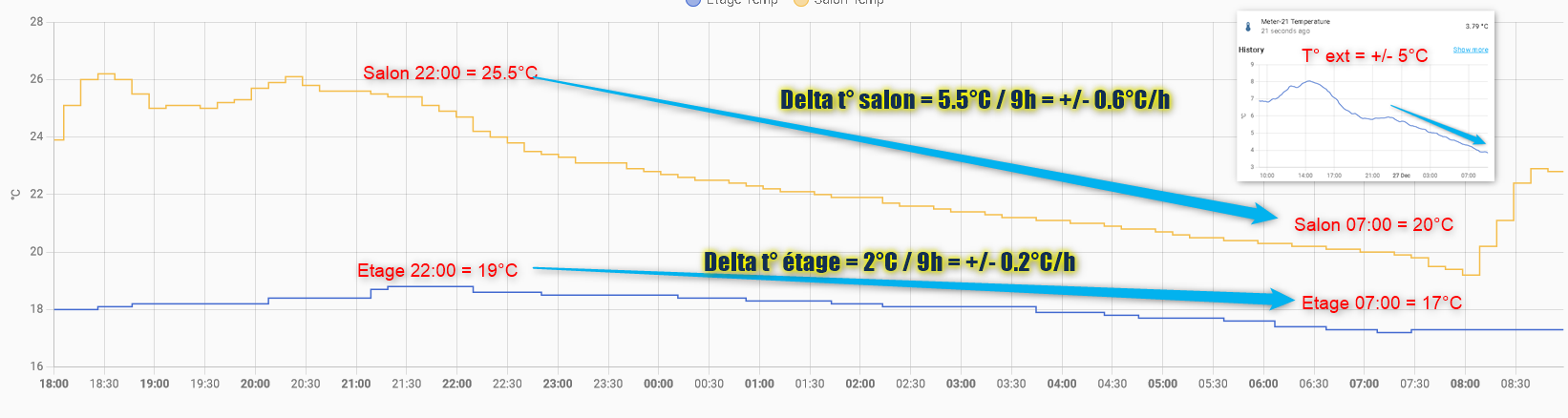

Chute de t° de nuit
Chauffage au bois
Hivers 2023

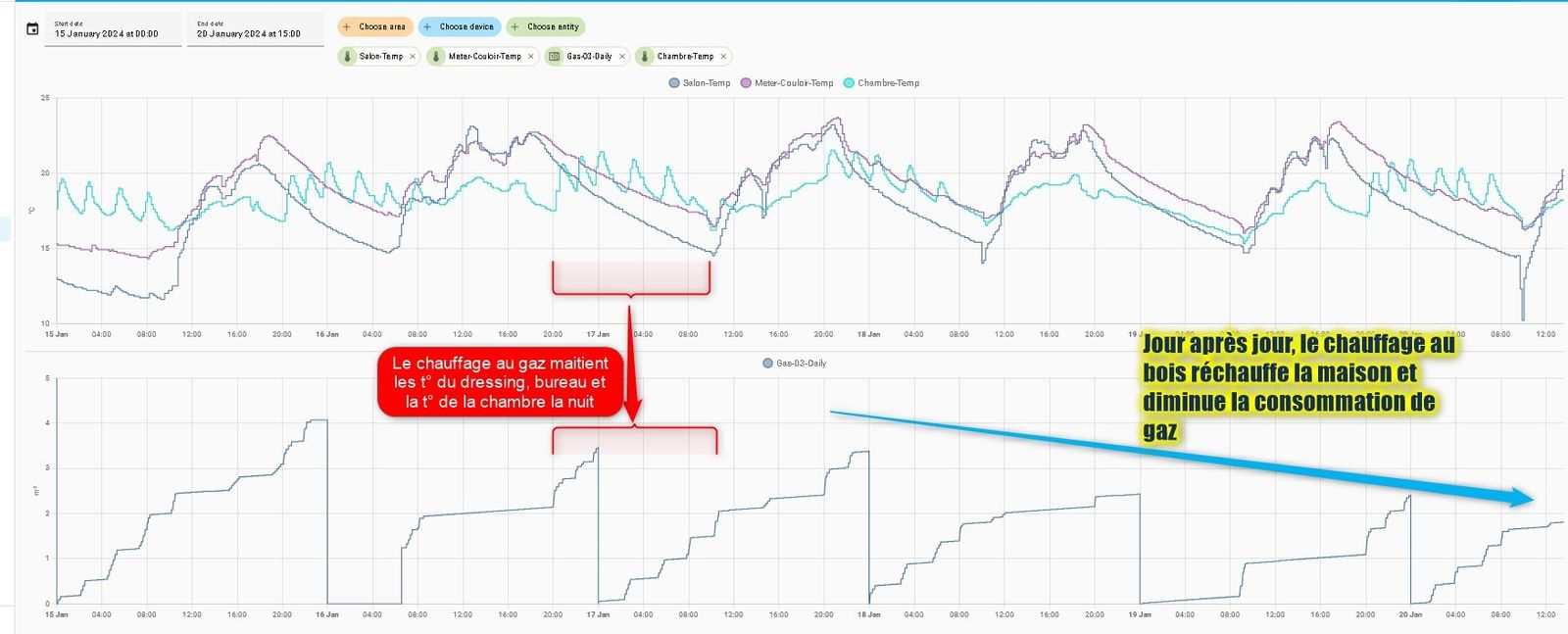

Cet hiver 2023 a été bien froid.
J’ai pu analyser les consommations en quantité de bois nécessaire pour le chauffage et de gaz.
Avantages :
- Lorsque les t° extérieures sont négatives, le chauffage au bois est très efficace pour remonter la t° de toute la maison tout en diminuant la consommation de gaz.
- Grande production de chaleur avec une t° en journée de 20°C à 25°C (dépend des pièces). Dans le salon, il fait même trop chaud avec des pointes le soir à plus de 25°C.
- Diminution de la consommation de gaz.
- Amélioration du confort et de la sensation de chaleur.
Inconvénients et contraintes :
- Manutention du bois chaque jour. Il faut remonter le bois de la cave au salon. Une caisse de bois pèse +/- 30 kg. Il en faudra de 3 à 6 caisses.
- Il faut +/- 45 minutes de préparation pour la première chauffe du matin. Nettoyage, charge.
- Il faut attendre +/- 1 heure avant que le feu produise assez de chaleur.
- Il faut recharger régulièrement : toute les une à deux heures. Cela demande une présence à la maison.
- Besoin d’un espace de rangement au sec à l’intérieur (cave). Le bois entreposé à l’extérieur, même sous abris ne sera jamais assez sec.
- Il faut se procurer le bois en été. C’est un gros travail et presque impossible à faire seul. J’ai rempli 7 remorques et trois jours de travail.
- Ensuite, il faut encore couper et fendre le bois. Besoin de machines adéquates (tronçonneuse, fendeuse, hache) et risque de blessures.
En conclusion, je pense toujours utiliser le chauffage au bois lorsque les t° sont inférieures à 5°C, car il y a vraiment un plus au niveau confort tout en diminuant la consommation de gaz.
Au dessus de 10 °C, pour des raisons de facilité mais aussi de quantités à de bois à stocker, je préfère utiliser le chauffage au gaz bien plus pratique.
Comparaison Chaudière StRoch<>Vaillant

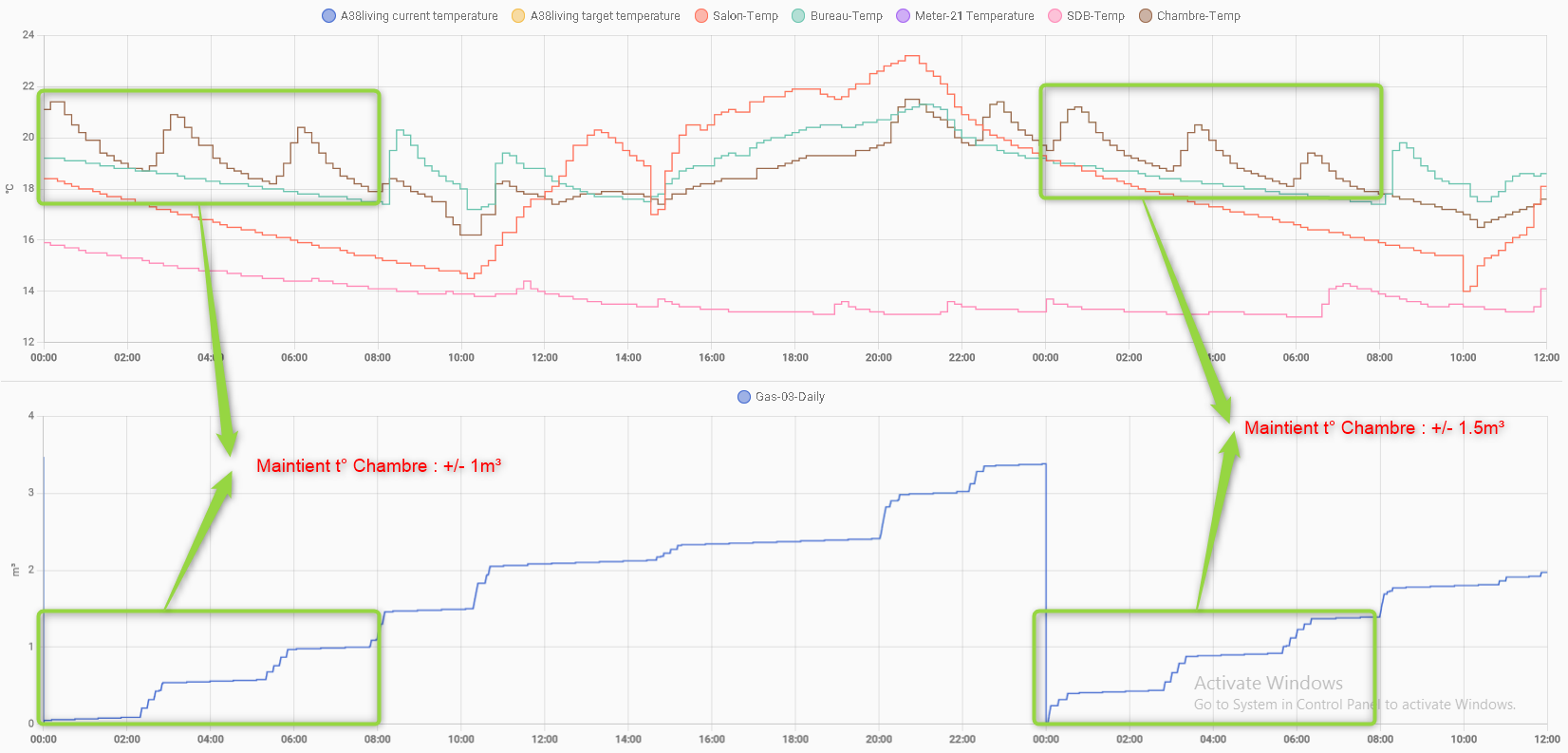

Comparaison d’une chaudière atmosphérique et à condensation pour maintenir une t° la nuit :
Chaudière st Roch
Chaudière vaillant
A faire
Réglage thermostat : impulsion et cycle

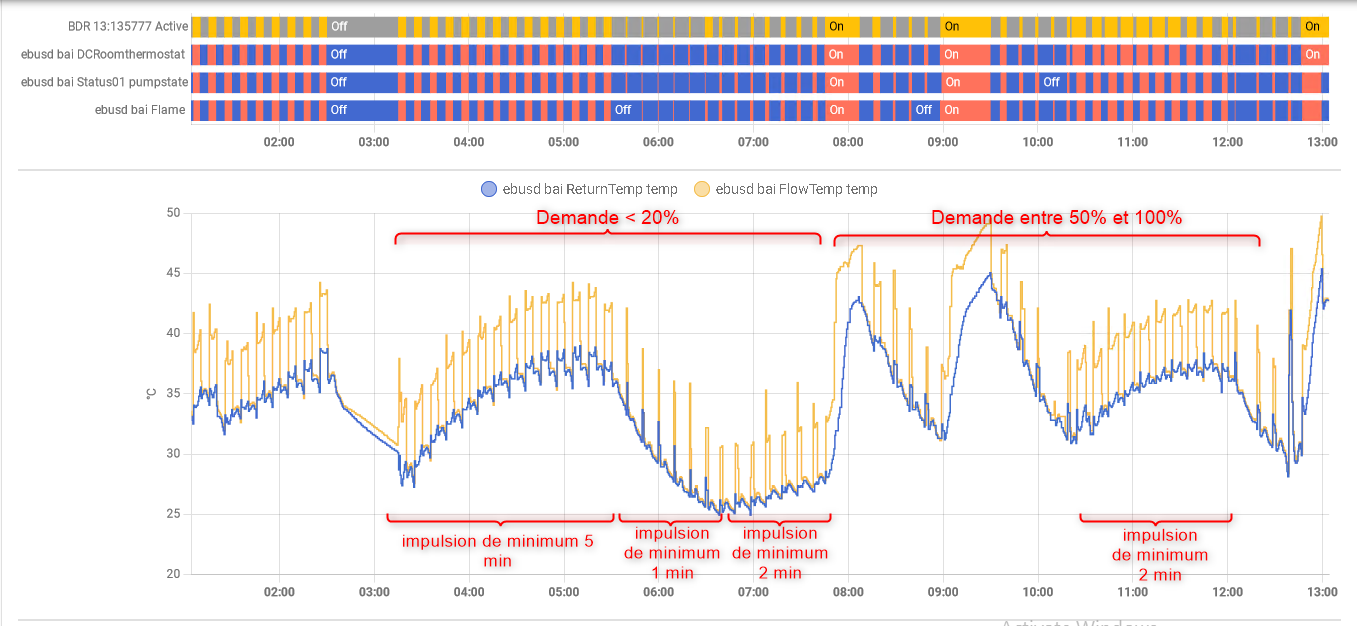

Largeur d’impulsion thermostat

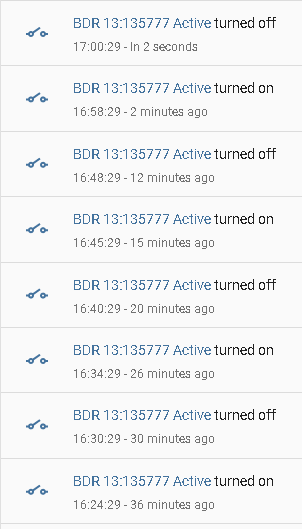

Lorsqu’il y a une demande de chaud, le thermostat fournit une impulsion à la chaudière.
- Impulsion de 5 minutes : j’avais réglé une larguer minimum d’impulsion de 5 min.
Ce qui me semble de trop, puisque la t° de départ augmente régulièrement à chaque cycle de 10 minutes pour maintenir la t° du salon à 18°C (demande < 20%). - Impulsion de 1 minute : la t° de départ diminue de trop.
- Impulsion de 2 minutes : la t° de départ augment modérément.
Il faut régler l’impulsion minimum afin de permettre une meilleure modulation de la chaudière et ne pas demander trop d’énergie à chaque demande.
Si ce n’est pas assez, le thermostat va augmenter sa largeur d’impulsion automatiquement 🡺 mais, ce n’est pas la cas lorsque la t° ambiante est proche de la consigne (voir plus bas).
Une minimum de largeur d’impulsion de 2 min me semble plus correct.

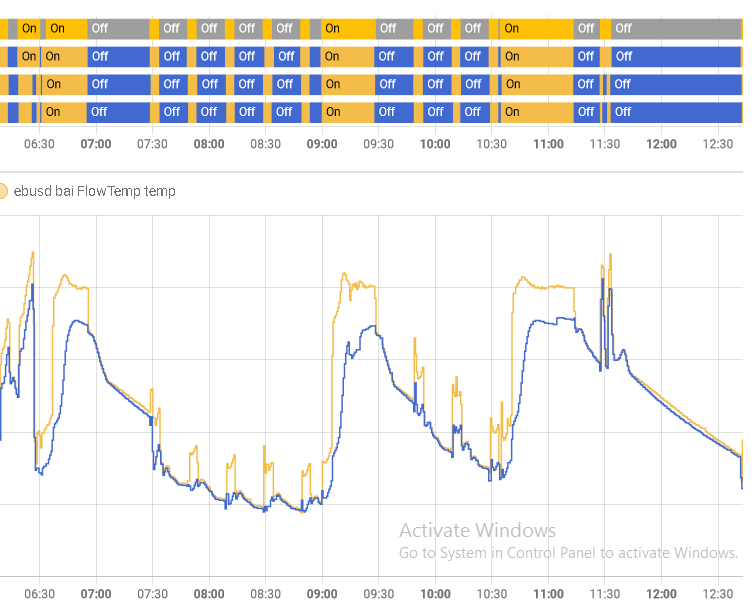

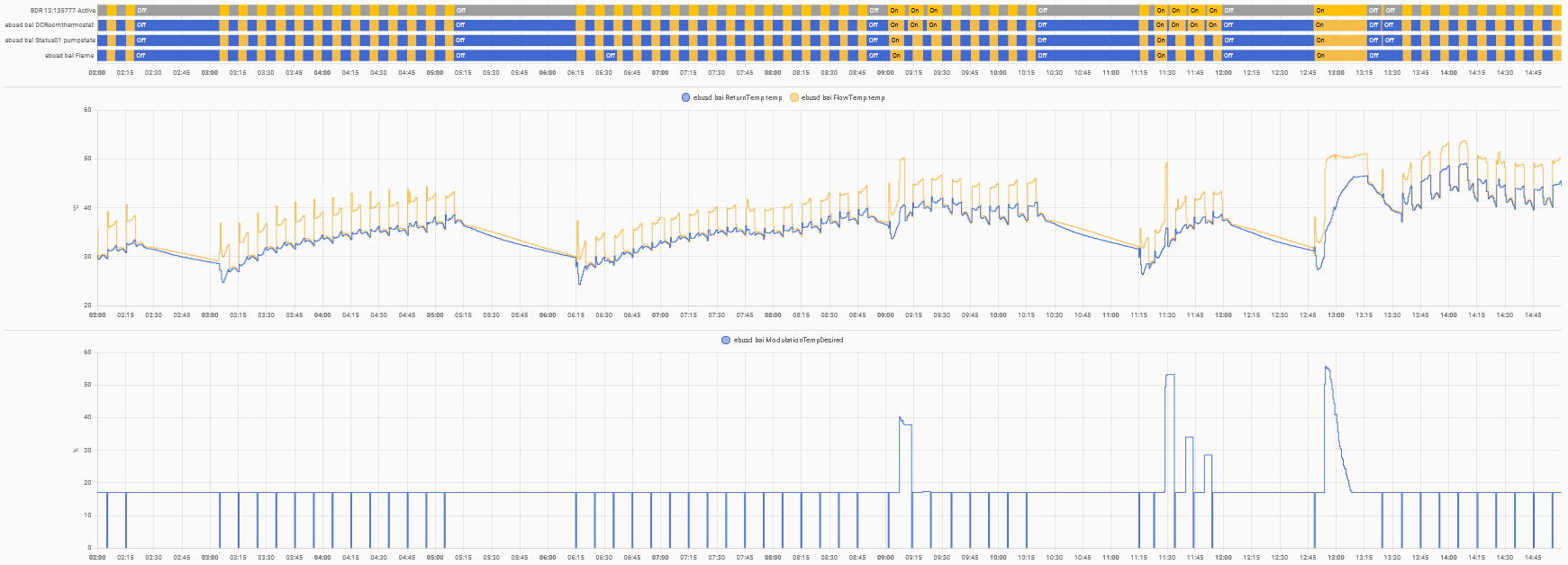

Finalement, le thermostat a rallongé les impulsions à +/- 5 minutes :
La régulation se fait avec une stabilisation de la t° de départ autour des 40 °C.
Lorsqu’il y a une demande plus grande, la t° de la chaudière monte au dessus de la consigne de 45°C et se coupe par une protection interne.
Le circulateur continue à tourner +/- 10 minutes.
La chaudière se remet en route une fois la t° de départ à 30°C. Ce n’est pas l’idéal.

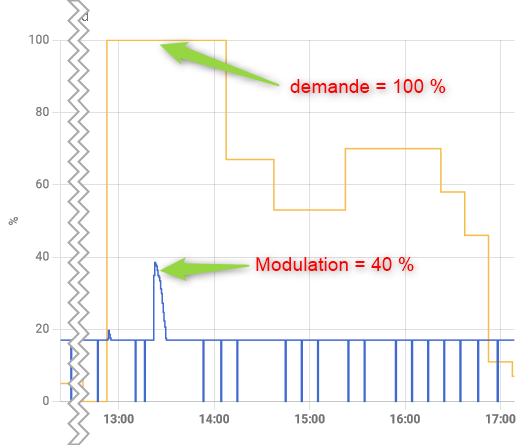

Pourtant, la modulation de la puissance n’est pas montée à plus de 40 %

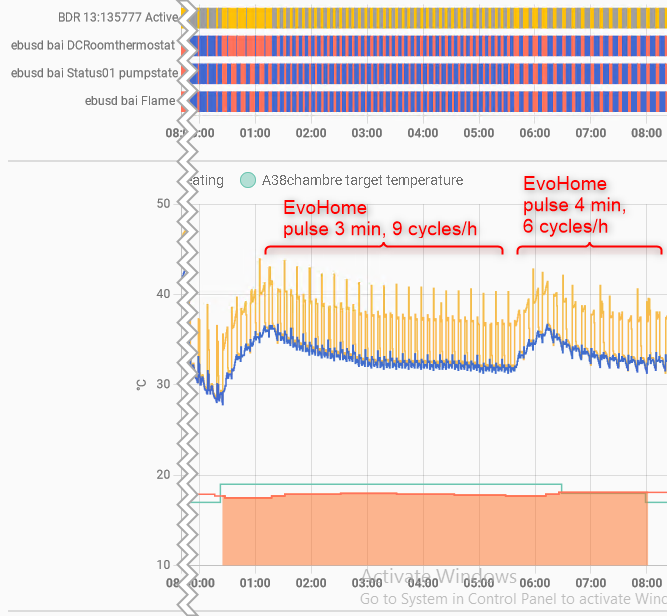

Nombre de cycles 9 / heures
J’ai augmenté le nombre de cycle à 9 par heure.
La nuit, la consigne est de 19°C dans la chambre et la t° ambiante n’a jamais dépassé les 18°C.
La t° de départ diminue progressivement vers les 30°C.
Je pense que les impulsions sont trop courtes avec un cycle de 7 minutes : impulsion de +/- 3 minutes chauffe + 4 minutes d’arrêt.
Mais pourquoi le thermostat n’augmente pas spontanément la demande de chaud et donc la longueur de pulse ?
Je suis remonté à un minimum de pulses de 4 minutes et 6 cycles par heures.
Nombre de cycles 6 / heures
Avec un nombre de cycle programmé à 6 / heures, je n’arrive pas à maintenir une t°.
Lorsqu’il y a une demande forte, le pulse est plus grand et la t° monte assez vite.
Mais la nuit, la t° n’arrive jamais à la consigne :
Il y a une demande de +/- 25 % pour la chambre et +/- 15 % pour le living. Mais la modulation de la chaudière ne monte jamais.
Le bureau est bien maintenu à la t° de consigne : j suppose qu’il faut moins d’énergie (PC + petite pièce).

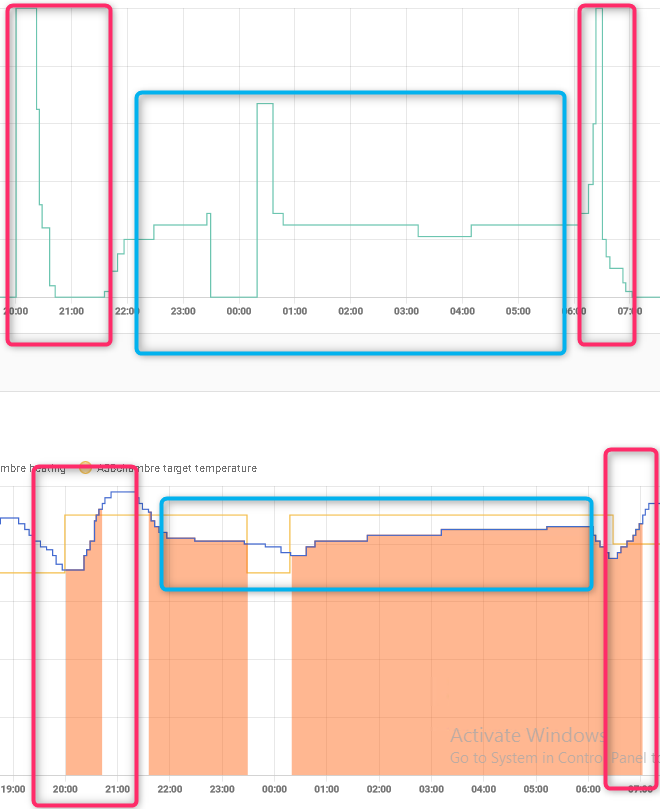

Pour la chambre :
- En rouge : A chaque fois qu’il y a une grande demande (t° fortement différente avec la consigne), la longueur d’impulsion augmente et la chaudière réagi.
- En bleu : la t° n’est pas à la consigne, mais juste en dessous et la modulation du thermostat ne monte pas. Dès lors, la t° n’atteint jamais la consigne.
Pourquoi EvoHome n’augmente pas la longueur des impulsions (ou la % de demande) lorsque la t° est proche, mais en dessous de la consigne ?
J’ai deux possibilités :
- Rallonger les pulse par diminution du nombre de cycles. J’ai programmé le nombre de cycles à 3/h.
- Rallonger les impulsions minimum à plus de 5 minutes.

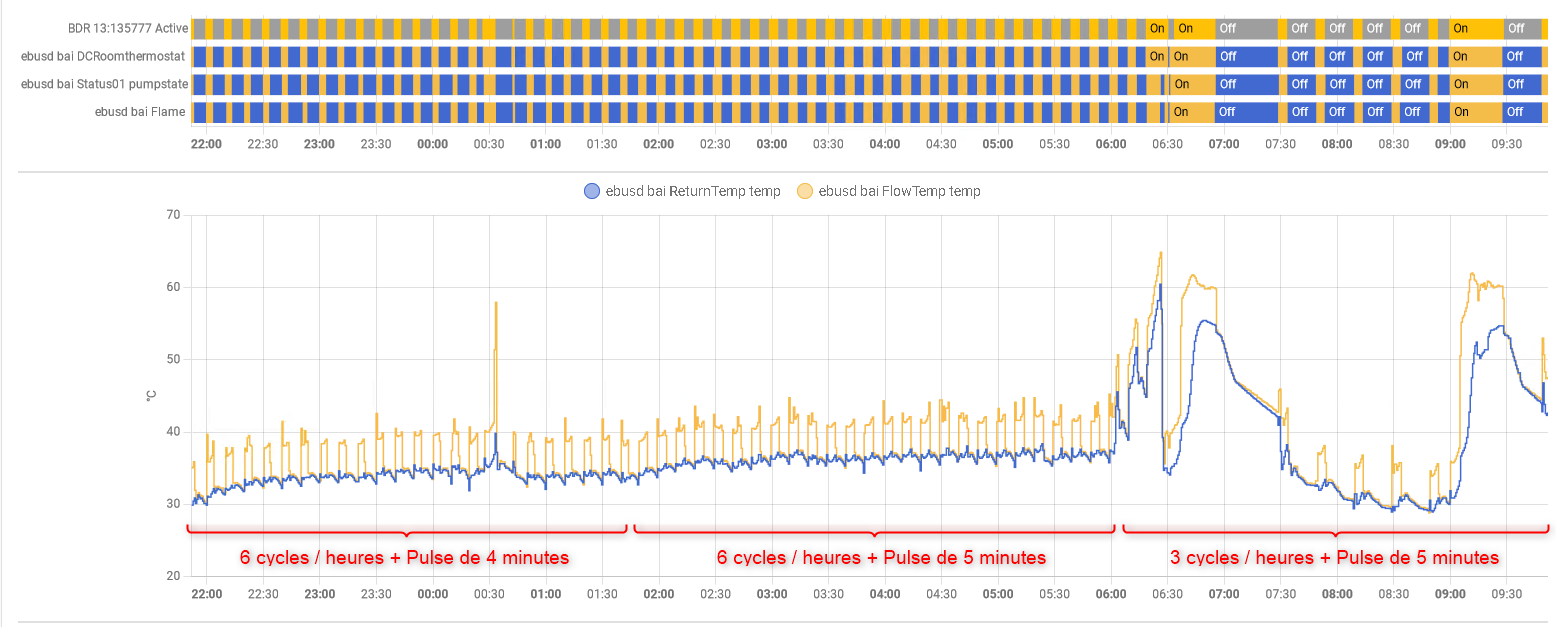

Nombre de cycles 3 / heures

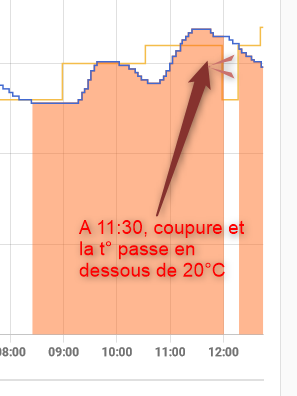

A 11:30, plus de chauffe pendant une heure ! J’ai donc une impression de froid alors que la t° de mon bureau est à 20°C.
Mais pourquoi attendre que la t° repasse en dessous de la consigne de 21°C et à 20°C, toujours pas de remise en service ?
J’ai donc élevé la consigne à 22°C.
Lorsque la t° dépasse la consigne, il faut attendre trop longtemps. Je repasse donc en 6 cycles par heures.
